Mise hors d’eau d’un bras du Doubs à Dole pour rénovation d’une arche patrimoniale

Cas 04

Mise hors d’eau d’un bras secondaire du Doubs à Dole par batardeaux souples Water-Gate© WA-6050 et WA-6030 afin de permettre la rénovation d’une arche patrimoniale du XVIe siècle.

Coupure de bras

Milieu Patrimonial

En biais

Rénovation d’une arche classée

Rénovation d’une arche historique à Dole – Isolement d’un bras du Doubs (S3)

Contexte du projet

Dans le cadre de la restauration d’une arche patrimoniale du XVIe siècle située sur un ancien pont de Dole, un bras secondaire du Doubs a été temporairement isolé afin de permettre la rénovation complète des fondations et parements.

L’intervention s’inscrit dans un programme plus large de requalification écologique et d’aménagement du Moulin Bridge, incluant la création d’une descente kayak et la valorisation du patrimoine existant.

Solution technique retenue

Isolement latéral du bras secondaire par deux batardeaux souples Water-Gate© WA-6050 et WA-6030
Installation perpendiculaire / en biais sur environ 24 m
Maintien du débit du Doubs principal
Pompage des infiltrations majoritairement liées à la porosité de la digue en remblai aval

Mise en oeuvre

Les barrières ont été assemblées sur terrain plat, repliées en écheveau sur palette puis acheminées sur passerelle avant déploiement transversal dans le bras.
La mise en charge instantanée a permis de bloquer le flux et d’assécher la zone presque instantanément.

Impacts et mesures environnementales

L’installation a été réalisée sans matériaux lourds dans le lit du cours d’eau.
Les travaux ont été conduits sous supervision patrimoniale (DRAC), avec maintien du fonctionnement hydraulique du Doubs principal.
La zone asséchée a permis l’installation sécurisée des échafaudages pour la rénovation.

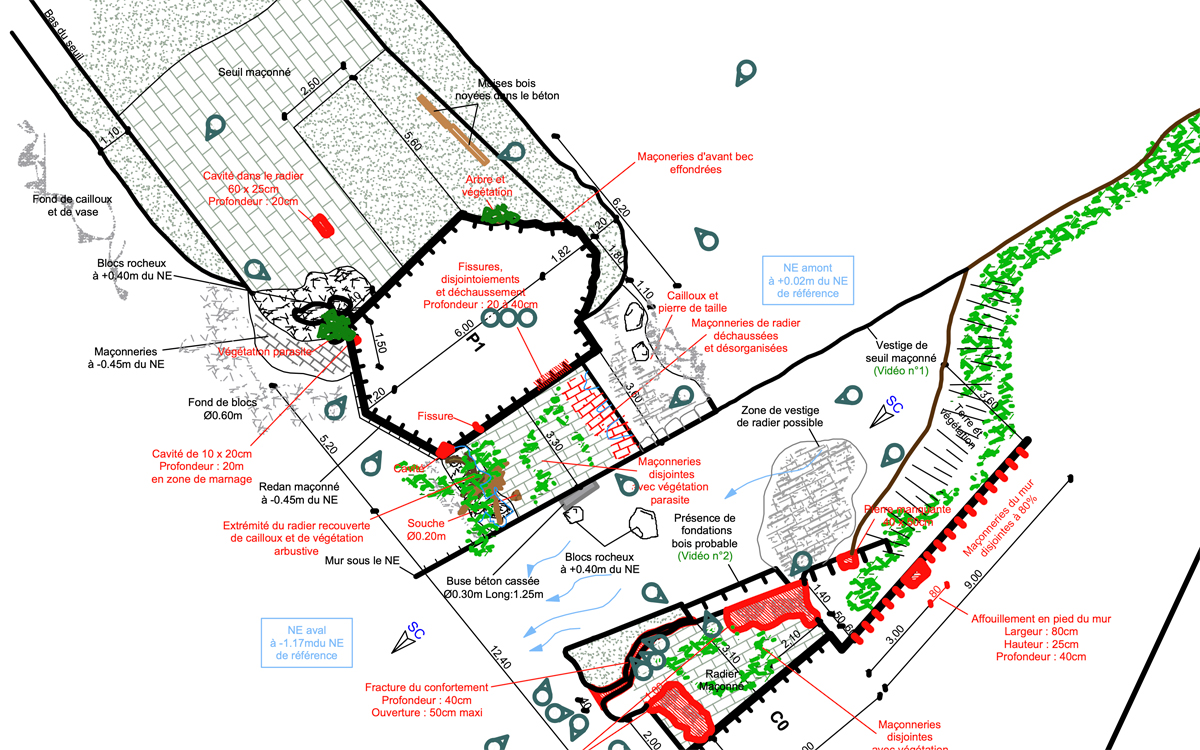

Vue en plan et bathymétrie du barrage du Moulin de Brindel (Doubs) révélant vestiges de seuil, radier et maçonneries anciennes.

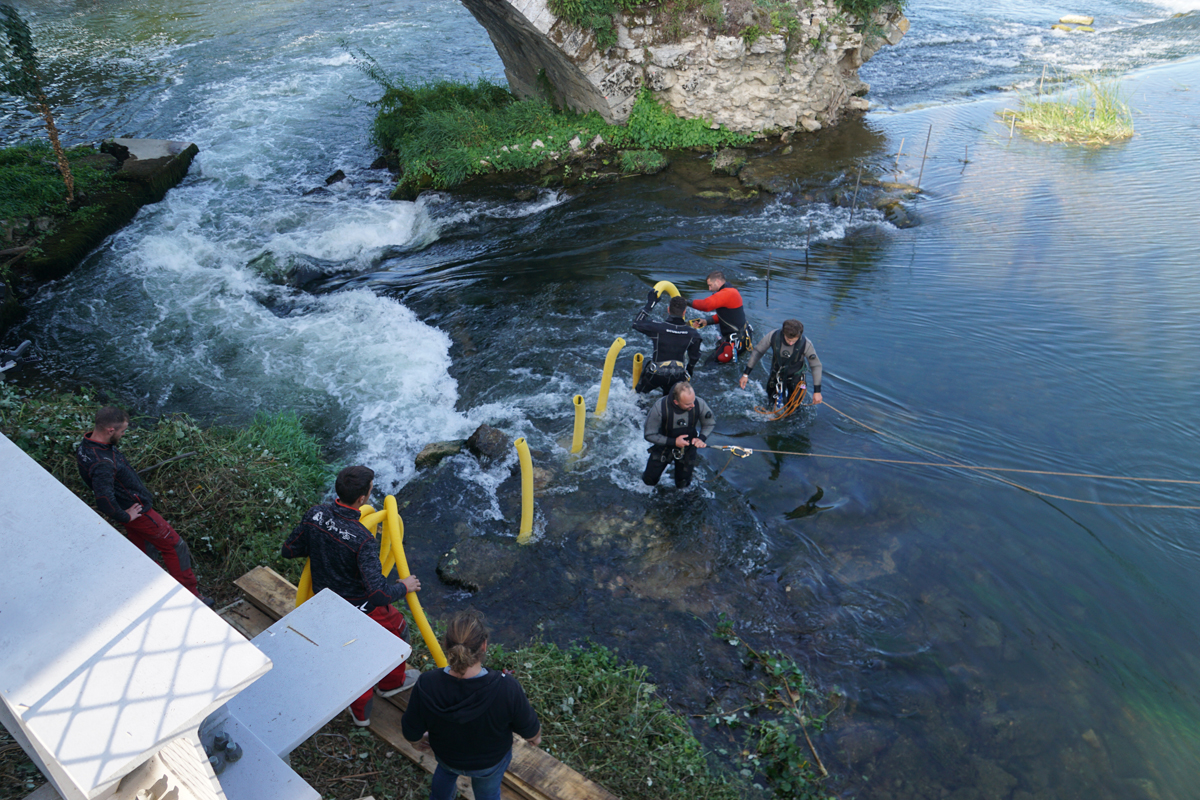

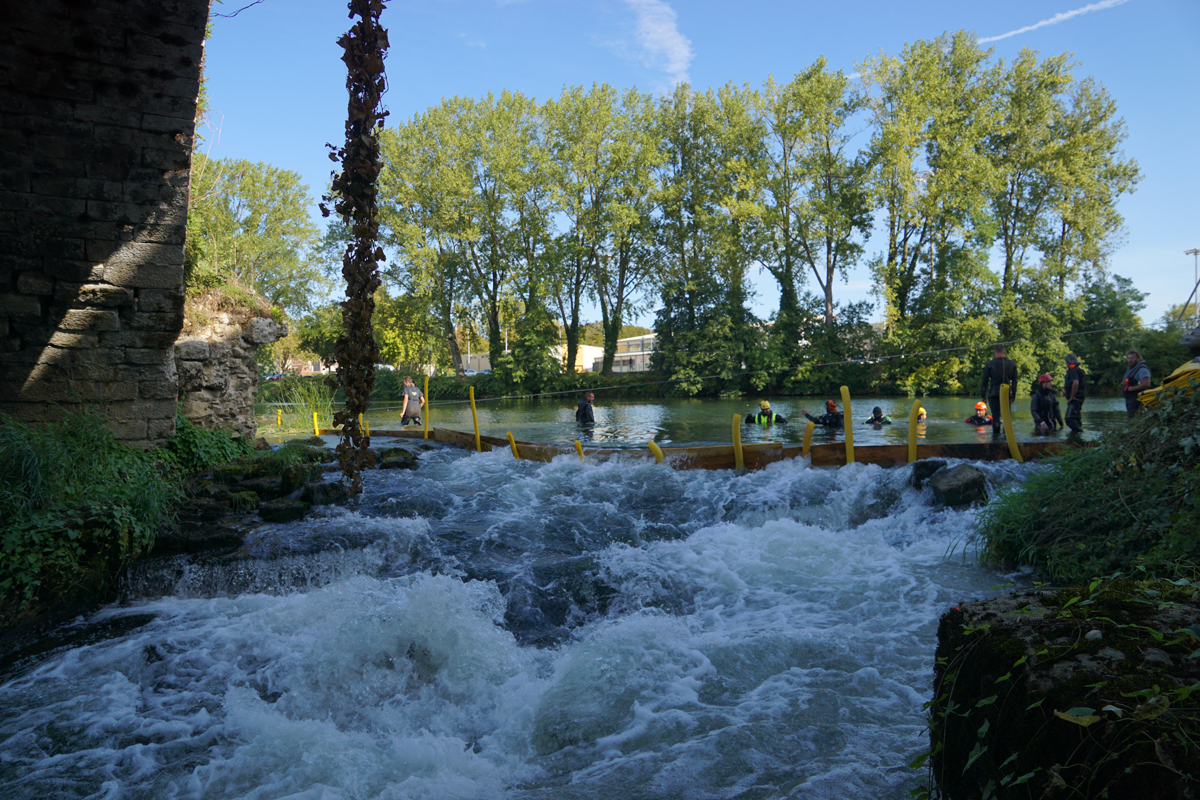

Installation de barres de blocage dans le Doubs à Dole, opérateurs harnachés travaillant en courant fort en amont du pont roman — Pose des barres de blocage en amont du pont, équipe sécurisée par ligne de vie dans un courant puissant du Doubs.

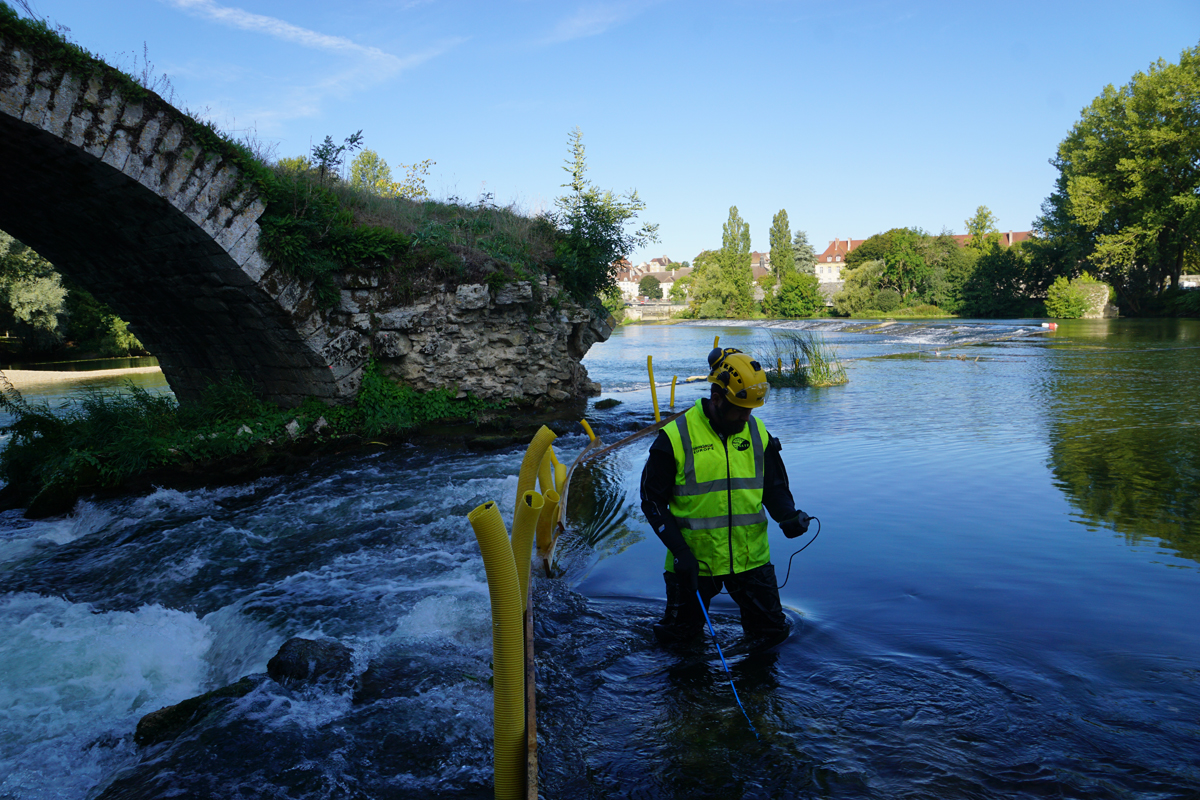

Technicien mesurant la vitesse du courant du Doubs avec un courantomètre avant pose du batardeau Water-Gate — Mesure de la vitesse du courant au courantomètre pour vérifier le critère hydraulique V x h ≤ 0,8.

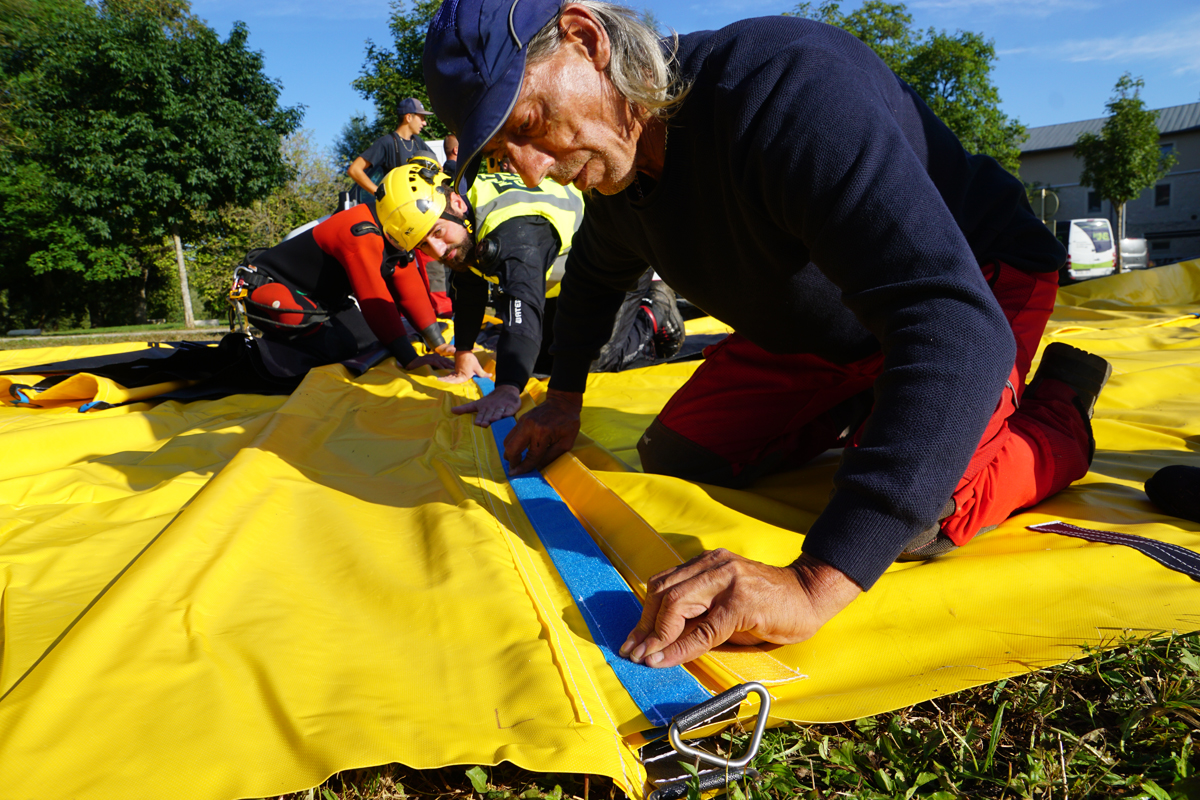

Assemblage de deux batardeaux souples Water-Gate WA-60 avec bandes velcro colorées avant installation sur le Doubs — Jonction des deux batardeaux WA-60 sur sol plat, assemblés par velcros colorés pour une continuité étanche.

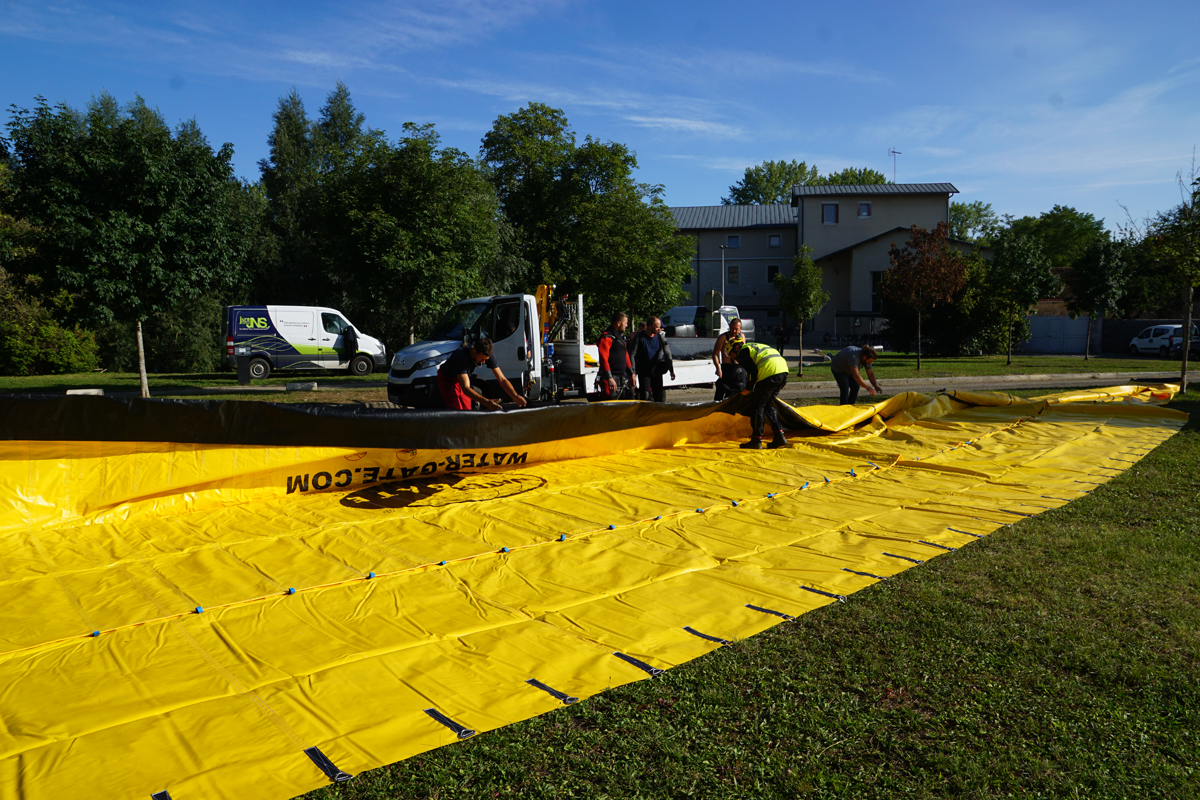

Batardeau Water-Gate replié en accordéon après assemblage pour transport vers la zone de pose sur le Doubs — Repli du batardeau assemblé en écheveau pour faciliter son transport et son déploiement au bord du Doubs.

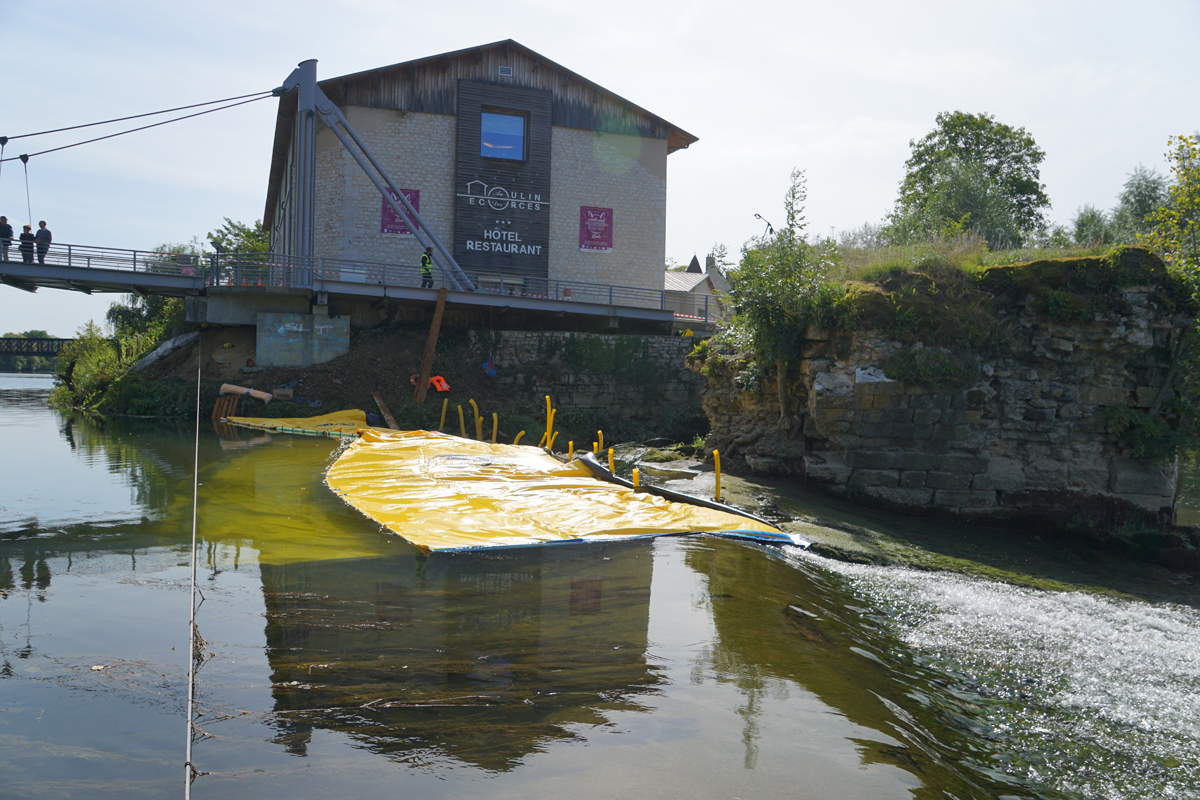

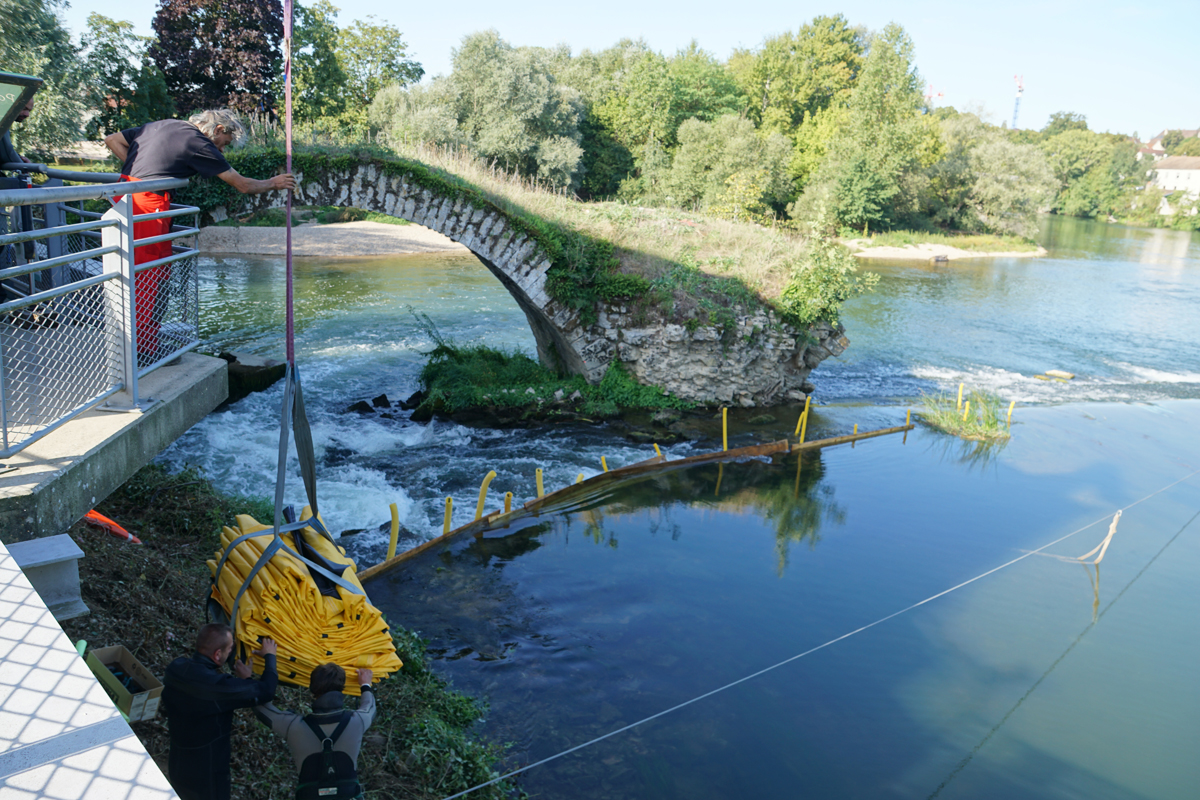

Dépose par grue de batardeaux Water-Gate repliés en rive du Doubs à Dole, en amont du pont roman — Dépose par grue des deux batardeaux repliés en rive du Doubs, 5 à 10 m en amont de l’arche du pont roman.

Courant soutenu sous l’arche du pont roman à Dole avant installation des batardeaux Water-Gate — Vue sous l’arche avant pose des batardeaux : courant soutenu malgré les planches fixées aux barres de blocage.

Batardeau Water-Gate appuyé sur le seuil du Doubs au Moulin de Brindel à Dole — Batardeau Water-Gate appuyé sur le seuil du Moulin de Brindel, laissant s’écouler une fine lame d’eau en extrémité.

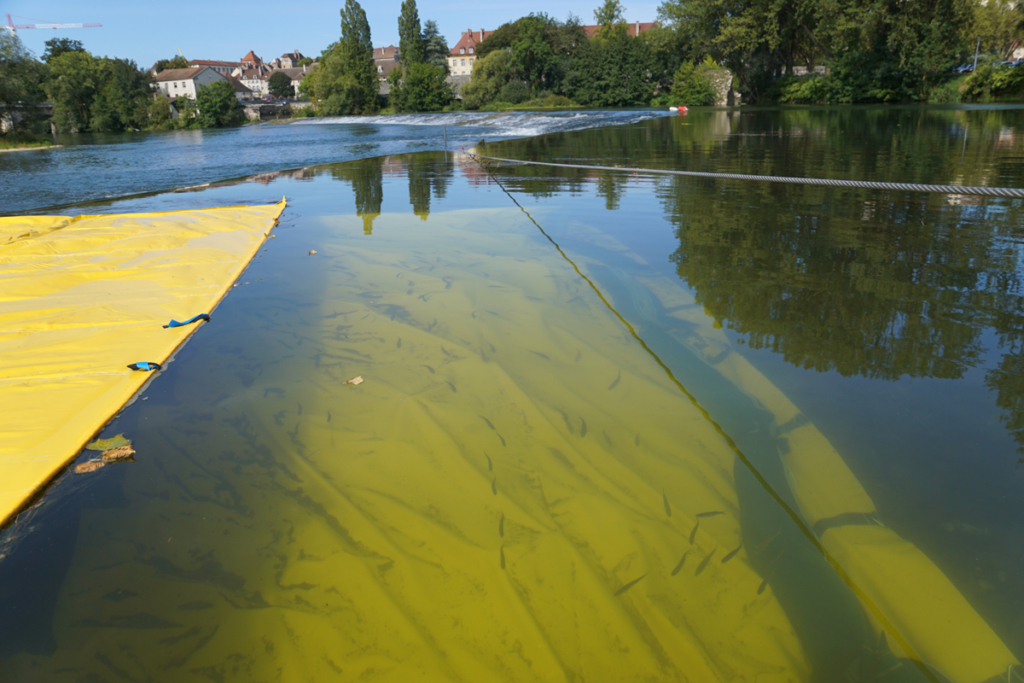

Poissons autour du batardeau Water-Gate posé sur le seuil du Doubs à Dole — Extrémité du batardeau sur le seuil : poissons visibles et sacs de lestage sous l’eau en bord d’attaque.

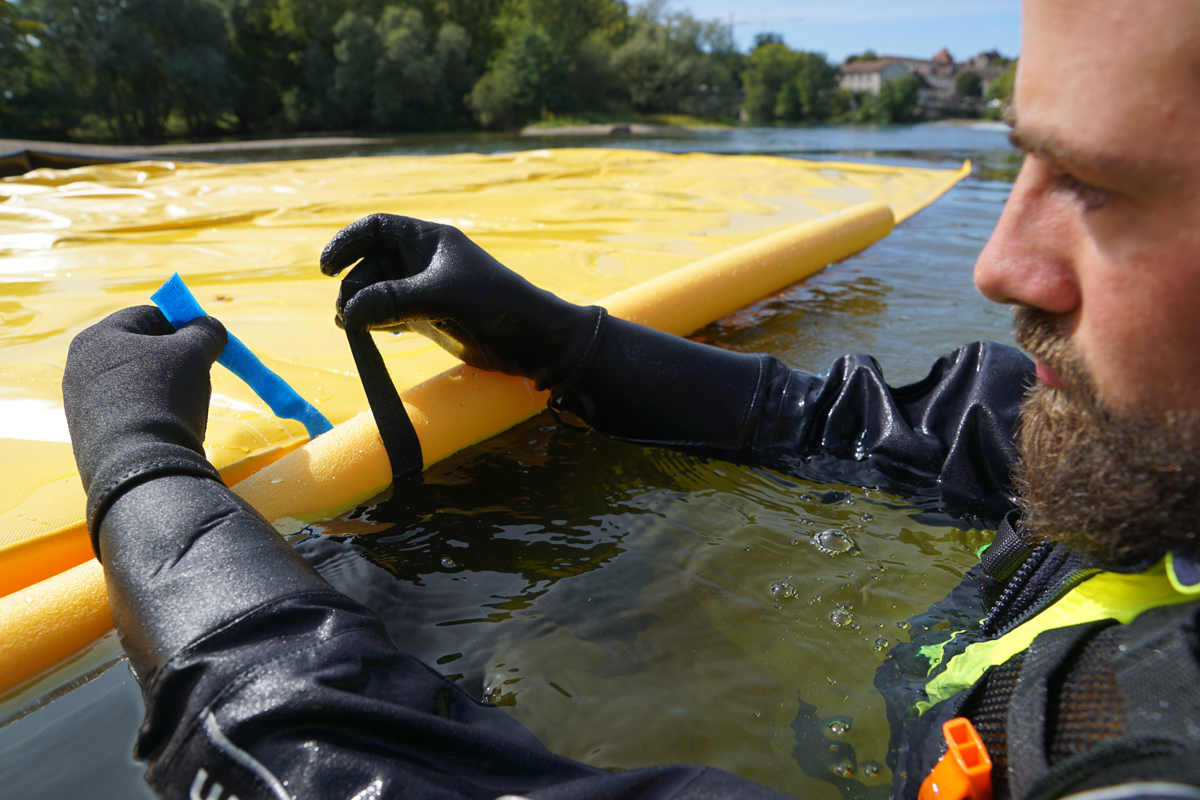

Technicien fixant les flotteurs du batardeau Water-Gate avec velcro — Fixation des flotteurs au bord de crête par velcro, au droit des cloisons du batardeau.

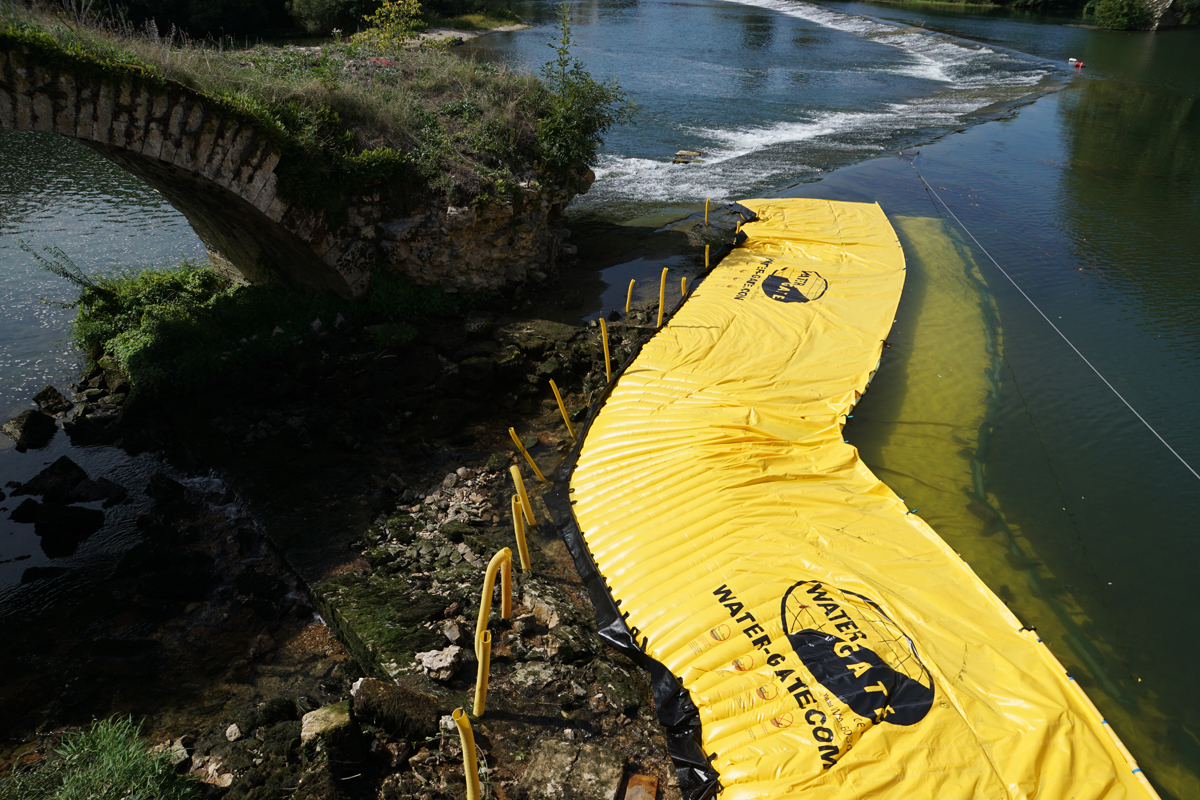

Batardeau Water-Gate épousant le relief du fond rocheux près de l’arche — Le batardeau se plaque au fond rocheux et s’arrête avant la ligne des barres de blocage selon le relief.

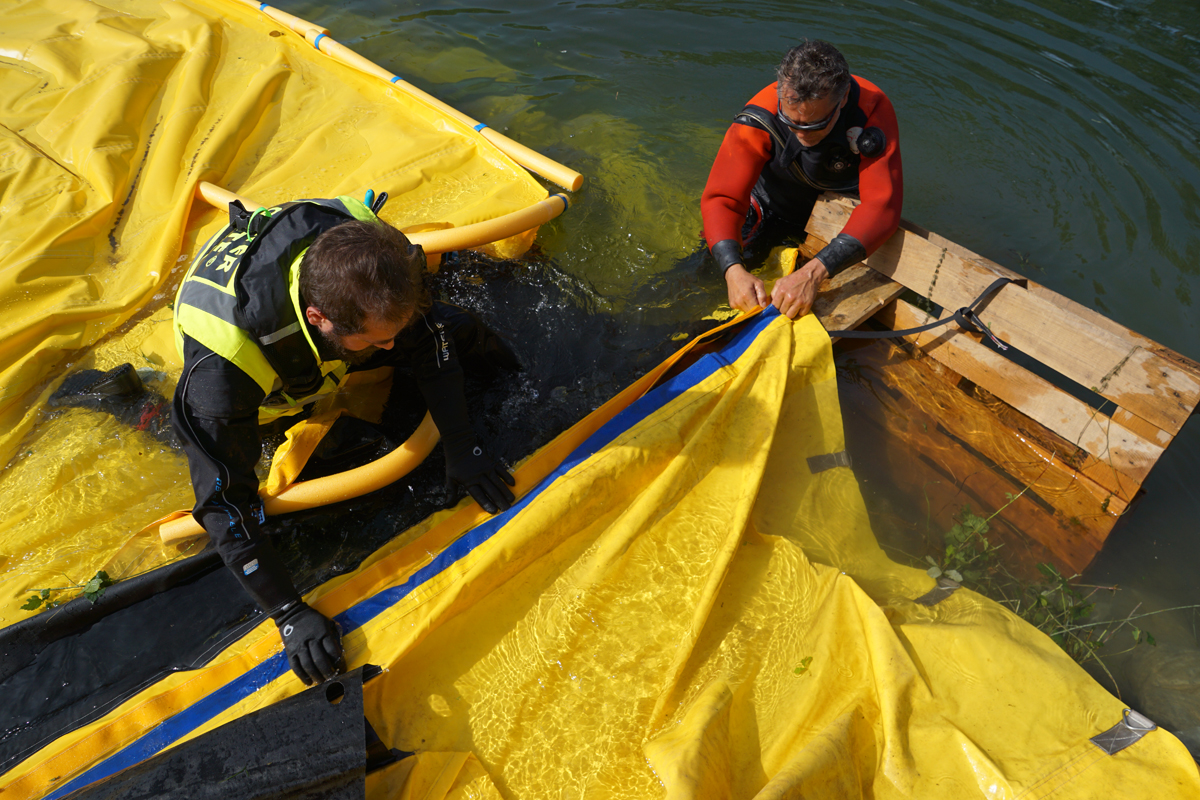

Équipe rallongeant un batardeau Water-Gate avec planche d’appui en berge — Rallonge du batardeau en eau pour assurer la remontée sur berge, avec planche de liaison provisoire.

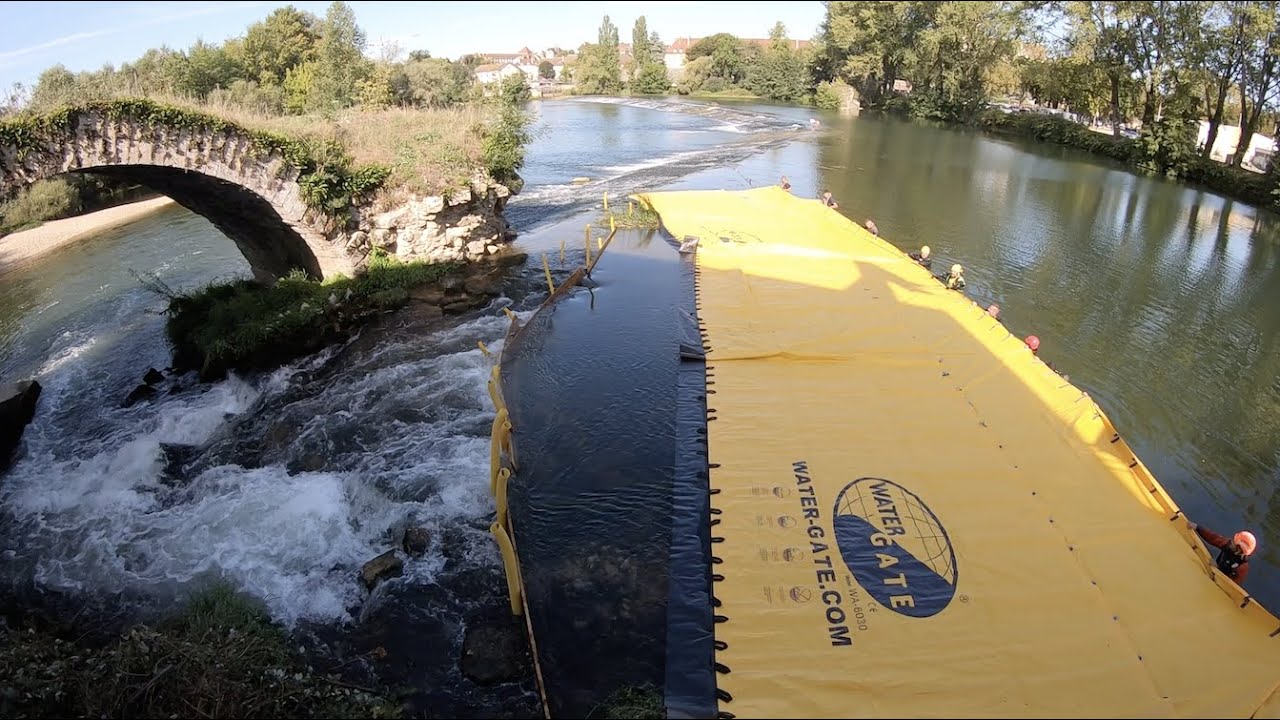

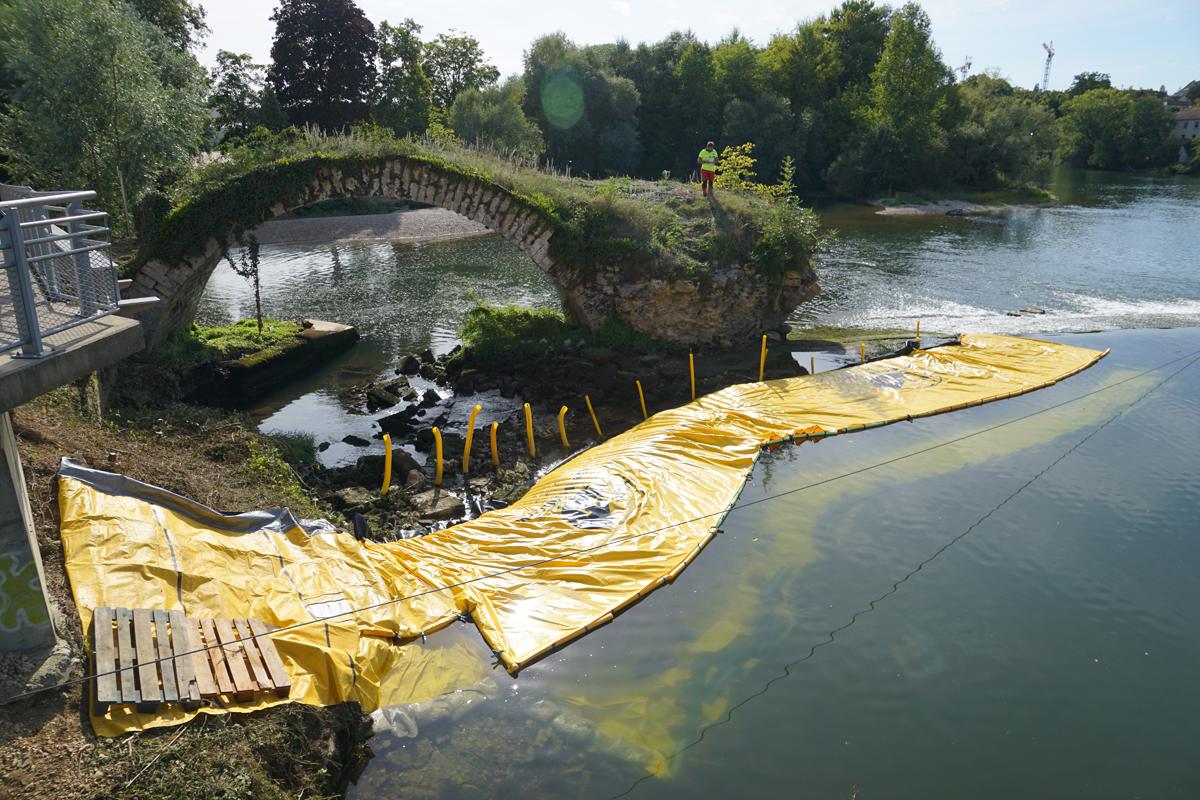

Batardeau Water-Gate 71 cm installé en amont du pont roman de Dole avec décroché visible — Installation terminée en amont du pont roman : batardeau 71 cm avec décroché lié à sa plus faible emprise au sol.

Données techniques du chantier

Localisation

• Dole (Bourgogne-Franche-Comté), France

• Cours d'eau : Le Doubs

• Contexte : Patrimonial

Dispositif

• Modèles : WA-6030 + WA-6050

• Longueur installée : 24.3 m

• Implantation : En biais

• Blocage : Barres d'ancrage

Hydraulique

• Hauteur de rétention maximale installée : 152 cm

• Profondeur à l'installation : 140 cm

• Débit à l'installation : 3 m³/s

• Type de variation : naturelle (pluie, étiage)

• Variation de niveau : modérée (± 10–50 cm)

Gestion du flux

• Dérivation : Sans dérivation

• Pompes : Pompage ≈ 300 m³/h

Sol

• Nature du fond : Galets / blocs / enrochement

• Géométrie : Lit très ouvert

• Pente : 1 – 3 % → marquée

• Contraintes logistiques : Charge admissible limitée

Environnement

• Objectif : Rénovation d’une arche classée

• Type de protection : Site patrimonial protégé

• Pêche de sauvegarde : oui

Retour technique - MegaSecur

“La mise en charge est immédiate : en quelques secondes, le batardeau se plaque au sol et épouse les blocs, rochers et irrégularités du fond.”

Équipe MegaSecur.Europe

Chantier réalisé par : Jura Natura Services
