#2 | Дренаж между 2 коффердамами

Установка Water-Gate © с отводом потока трубой типа ECOPAL ©. Просмотр восходящего потока.

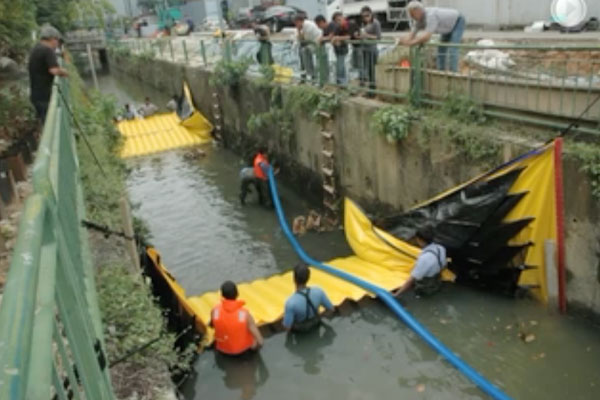

Установка Water-Gate © в канале с двумя перемычками "голова к хвосту". Сушка промежуточной секции перекачкой Grundfos.

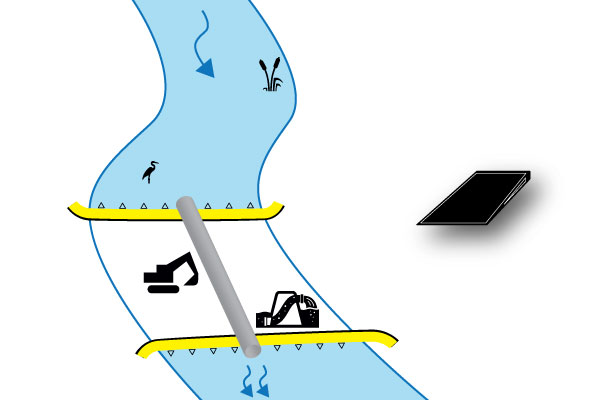

Установка двух коффердамов Water-Gate © голова к хвосту с обводной трубой, размещенной на гибких дамбах.

Каналы, рвы, небольшие реки: с помощью этой установки можно осушать большие площади с уменьшенной общей длиной.

Этот тип установки рекомендуется для узких пологих ручьев. Гибкие коффердамы устанавливаются путем размещения петель «спина к спине».

Удалить речную грязь / вазу
Обязательно очистить дно реки, где будут размещены коффердамы, в противном случае существует риск нарушения их устойчивости при заполнении (гидростатическое давление). Если силы трения между фоном и землей недостаточны, дамба может начать скользить.

batardeau riviere canal installation amont aval

Способы установки в зависимости от типа водотока

  1. Установка в проточной воде
    Сначала мы устанавливаем верхнюю перемычку (см. Случай #1, вертикальная перемычка). Коффердам ниже по потоку обычно может быть ниже. Входящий поток может быть отведен через трубу, проложенную под гибкими перемычками перемычки, или через насосы.
  2. Установка в стоячей воде
    В спокойной воде коффердамы предварительно позиционируются, прикрепляя переднюю кромку ко дну воды. Швартовка осуществляется с помощью кольев, помещенных в металлические кольца на передней кромке, чтобы предотвратить движение брезента до тех пор, пока перемычка не будет полностью нагнетена под давлением.
Испытание гибкой перемычки Water-Gate © WA-50, Служба гражданской безопасности Чехии
Гибкие плотины Water-Gate © расположены между двумя стенами. Гидростатическое давление прикладывается к полотну у стен по мере того, как оно прикладывается к земле.
Гибкая плотина Water-Gate ©, прислоненная к стене. Передняя кромка закреплена доской для уменьшения протечек при заливке воды.

Обезвоживание / истощение строительной площадки

На практике обычно бывает 3 фазы.

  1. Вначале очень постепенное снижение уровня обезвоживаемой поверхности. Полотно коффердама лишь частично прижимается к земле, гидроизоляция частичная, отсюда важность хорошей балластировки передней кромки.
  2. Затем падение уровня ускоряется по мере того, как коффердам создает давление.
  3. Последняя треть часто требует большей мощности откачки, особенно если важна высота перемычки и почва пористая. В соответствии с принципом / законом сообщающихся сосудов в области, подлежащей сушке, могут происходить эксургенции.
Перед перекачкой полотно коффердама плавает по воде. Передняя кромка крепится к земле и балластируется.
Во время перекачки разница уровней увеличивается между входом и выходом. Гибкая перемычка находится под давлением. Нижнее полотно постепенно следует за дном ручья.
Истощение строительной площадки. Инфильтрация под перемычкой зависит от пористости почвы и перепада давления.
