#6 | U-образная перемычка | Реки

Передний край не должен находиться в воде, чтобы предотвратить заполнение дамбы до завершения укладки.

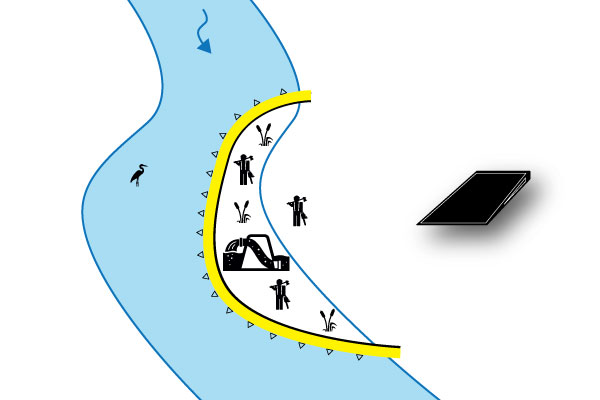

С высоты птичьего полета. Инсталляция Water-Gate© в U | Установка в реке параллельно течению.
Просмотр восходящего потока. Инсталляция Water-Gate© в U | Установка в реке параллельно течению.

Установка параллельно водотоку или U-образная перемычка

Такая установка предпочтительна для обустройства берегов и при работах, когда используется только часть реки | Для рек, которые невозможно перекрыть полностью.

batardeau en parallèle de la rivière

Как произвести установку?
Этапы маневра

  1. Подготовка места для установки
    Удалите острые предметы, удалите речную грязь / вазу, установите камни или мешки с песком, если земля скользкая, чтобы увеличить силы трения, установите упоры ниже по течению, если течение сильное, разместите балластные мешки вверх по течению для маневра, очистите берега реки.
  2. Подготовка на берегу
    Раскатайте гибкие перемычки, разверните их и соедините между собой.
  3. Позиционирование на реке
    Вытяните предварительно прикрепленные коффердамы в желаемое место, не допуская попадания передней кромки в воду.
    Установите перемычку по желанию (L, U или по диагонали).
  4. Погружение
    Опустите ребро атаки на дно водоема.
    Стойте на ребре атаки, пока на перемычке не создастся напор.
  5. Швартовка
    Закрепите металлические кольца передней кромки кольями для облегчения установки до тех пор, пока гибкий коффердам не окажется под давлением.
  6. Балластировка
    Нагрузите ребро атаки мешками с балластом или камнями, взятыми в самой реке.
  7. Закрепление
    Если берега являются вертикальными, привяжите концы перемычки, чтобы они не упали в воду.
  8. Осушение рабочей зоны
    Начните откачивать пространство, которое нужно обезвоживать.
П-образная перемычка - Строительная площадка - Вид с моста выше по течению
П-образная перемычка - Строительная площадка - Вид с левого берега
П-образная перемычка - Строительная площадка - Вид сверху
